Proteger las bridas SAE
Las bridas de cuatro tornillos detrás de la hidráulica de gran caudal — y cómo proteger la cara, la ranura de la junta tórica y los orificios de los tornillos durante el transporte y el almacenamiento.
Las bridas SAE son la manera de conectar las grandes conducciones hidráulicas allí donde un racor roscado resultaría demasiado grande o quedaría sometido a una carga excesiva. Sellan con una junta tórica embutida en una cara de brida plana y apretada por cuatro tornillos. Como esa cara sobresale y recibe golpes con facilidad durante el transporte, la protección de bridas SAE gira en torno a cubrir la cara, la ranura de la junta tórica y los orificios de los tornillos hasta el momento del montaje.
¿Qué es una brida SAE?

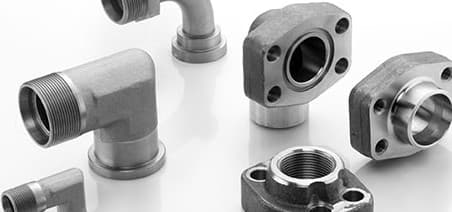

Las conexiones de brida SAE están definidas en la norma SAE J518 (ISO 6162) y se utilizan para diámetros mayores y caudales más altos que los racores roscados. Una cabeza de brida plana sella con una junta tórica en la cara y se sujeta contra la contracara mediante una abrazadera partida de cuatro tornillos. Existen en dos series de presión: Code 61 (estándar) y Code 62 (alta presión). Como la cabeza de brida sobresale, es una de las conexiones más expuestas durante el transporte y el almacenamiento.
Cómo sella
- Cara de brida plana con una ranura de junta tórica
- Abrazadera partida de cuatro tornillos para la unión mecánica
- Code 61 (estándar) y Code 62 (serie de alta presión)
- Aplicada en grandes caudales y grandes diámetros
Dónde se utilizan las bridas SAE
Las bridas toman el relevo donde el caudal es demasiado alto para los racores roscados; se encuentran, pues, en las conducciones más grandes. En la construcción y la minería forman los puertos principales de bombas y motores de excavadoras y dúmperes. En las prensas industriales realizan las conexiones de gran caudal hacia cilindros de gran diámetro. En las grúas móviles conducen las líneas principales de alta presión y de accionamiento de giro, y en los grupos de gran caudal conectan las conducciones de bomba y de depósito.
Así comprueba si esta es su aplicación: si su conexión es una cabeza de brida plana de cuatro tornillos con una junta tórica en la cara, la protección de bridas SAE es la familia correcta. Elija la protección según la medida y la serie de presión (Code 61 o Code 62).
Qué debe cubrir la protección
La protección de bridas se valora según lo bien que cubre la cara expuesta, la ranura y los orificios de los tornillos. Los riesgos contra los que protege:
- Daños en la cara: golpes en la superficie de sellado mecanizada, que provocan fugas
- Suciedad: suciedad y humedad en la ranura de la junta tórica y los orificios de los tornillos
- Corrosión: humedad que ataca la cara de la brida en el almacenamiento
- Daños de transporte: la cabeza sobresaliente que recibe golpes por el camino
Las bridas SAE en resumen
| Característica | Valor |
|---|---|
| Norma | SAE J518 / ISO 6162 |
| Series | Code 61 (presión estándar), Code 62 (alta presión) |
| Sellado | Junta tórica en la cara de la brida |
| Sujeción | Brida partida de cuatro tornillos |
| Medidas | De 1/2" a 5" nominal |
| Aplicación | Gran caudal y grandes diámetros |
¿Esta protección se ajusta a su aplicación?
Compruebe antes de pedir si la protección de bridas SAE se ajusta a su situación:
- Conexión: cabeza de brida plana de cuatro tornillos con junta tórica en la cara
- Serie y medida: Code 61 o Code 62 y medida nominal conocidas y correspondientes
- Entorno: transporte y almacenamiento en exterior o con humedad, donde las bridas reciben golpes
- Medio: aceite mineral o fluido hidráulico biodegradable
- Fase: producción, almacenamiento y transporte, o servicio y mantenimiento
Guías relacionadas
Protección recomendada
Estas categorías encajan en acoplamientos Brida SAE:
Preguntas frecuentes
¿Cómo sella una brida SAE?
Con una junta tórica embutida en la cara de la brida y apretada por cuatro tornillos contra una contracara plana. Es adecuada para diámetros mayores y caudales más altos que los racores roscados.
¿Cuál es la diferencia entre Code 61 y Code 62?
Ambas son bridas SAE J518 de cuatro tornillos. Code 61 es la serie de presión estándar y Code 62 la serie de alta presión, con bridas más robustas y otra distancia entre tornillos.
¿Qué hay que proteger en una brida SAE?
La cara de la brida, la ranura de la junta tórica y los orificios de los tornillos. La protección preserva la cabeza de brida sobresaliente de golpes, suciedad, humedad y corrosión.
¿Dónde se utilizan las bridas SAE?
En conexiones de gran caudal y grandes diámetros, como los puertos de bombas y motores, los cilindros y las conducciones principales de la hidráulica de construcción e industrial.
¿Cómo consigo la protección adecuada para una brida SAE?
Empiece por lo que debe cubrirse en una brida SAE: la cara de la brida, la ranura de la junta tórica y los orificios de los tornillos. Elija una protección según su medida y su serie de presión (Code 61 o Code 62) — la protección recomendada más arriba es el punto de partida. Solicite después muestras gratuitas o un presupuesto; nuestros especialistas confirmarán las piezas exactas para su aplicación.
