Así se identifica y se mide un racor hidráulico

La tapa o el obturador correctos dependen por completo de dos cosas: el tipo de racor y la medida. Si pide a ciegas, la protección se cae o no encaja. Esta guía recorre un método repetible con herramientas sencillas — un pie de rey y un peine de roscas — para identificar un racor y medirlo bien a la primera.

Paso 1: ¿El racor es macho o hembra?

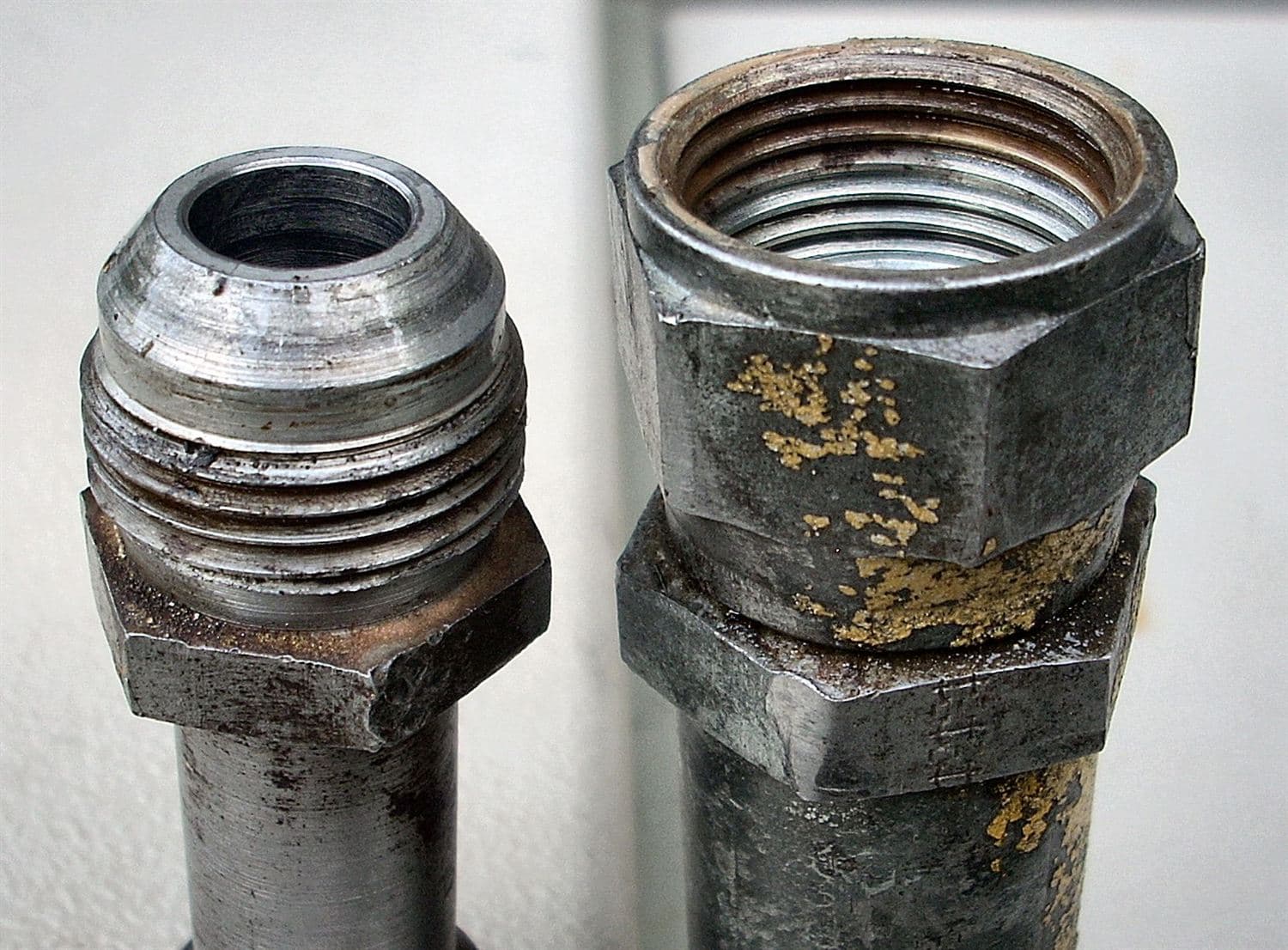

Empiece por la pregunta más sencilla, porque determina si necesita una tapa o un obturador. Un racor macho tiene la rosca o el elemento de sellado por el exterior y se protege con una tapa que encaja por encima. Un racor hembra tiene la rosca o el asiento en el interior de un puerto y se protege con un obturador que encaja dentro. Si acierta en esto, la mitad de la selección ya está hecha.

Paso 2: ¿Rosca o asiento? ¿Cónico o paralelo?

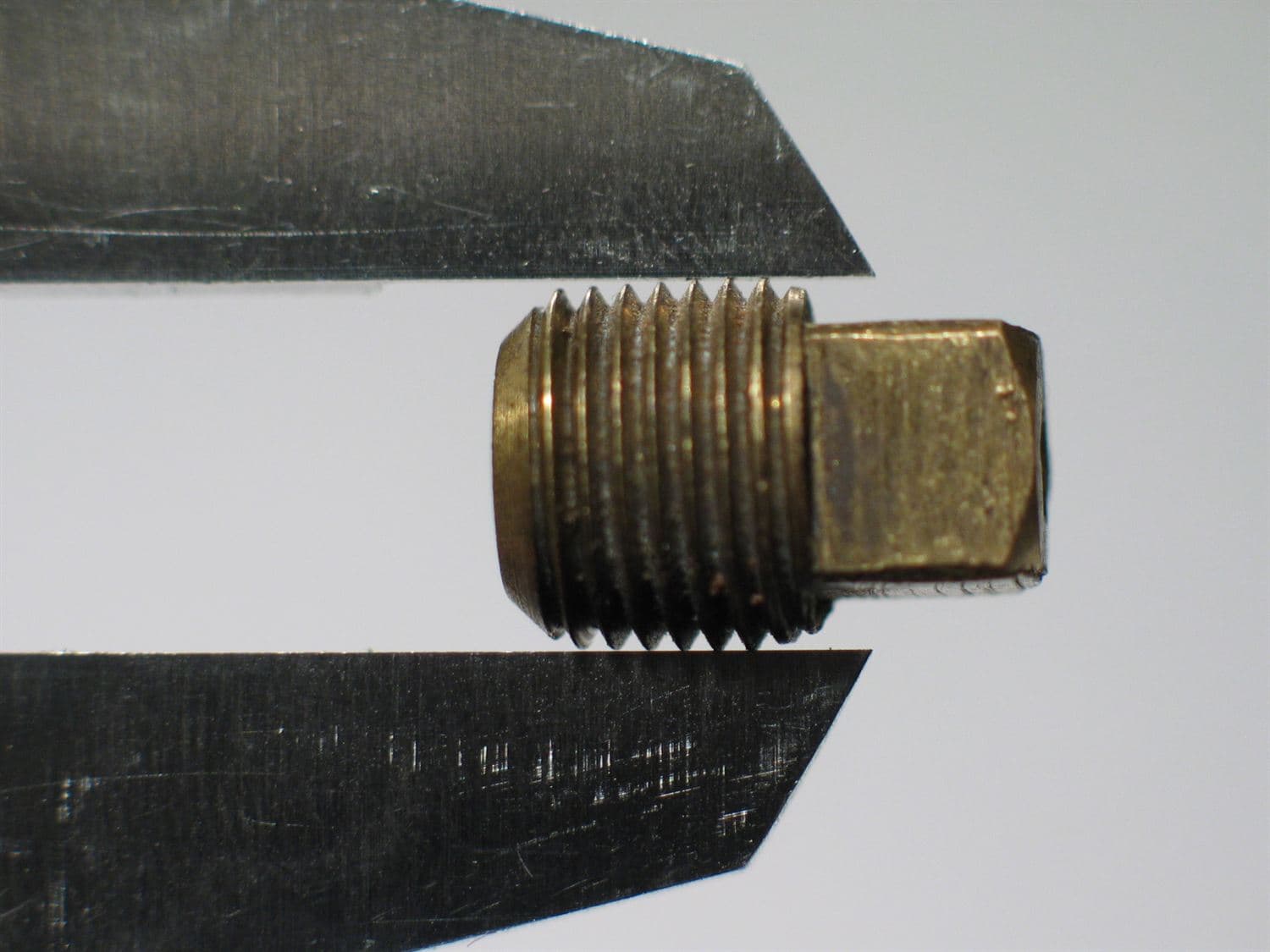

Fíjese a continuación en la geometría. ¿El sellado se produce en una rosca o en un asiento independiente, como un cono, un abocardado o una cara de sellado plana? Si es una rosca: ¿es cónica (visiblemente ahusada, estrechándose hacia la punta) o paralela (diámetro constante)? La rosca cónica suele sellar sobre la propia rosca; la paralela solo aprieta, mientras que una junta tórica o un asiento se encargan del sellado. Encontrará todos los detalles por tipo en entender las roscas hidráulicas y racores hidráulicos habituales.

Paso 3: Medir

Una vez conocido el tipo, tome las medidas:

• Diámetro: mida con un pie de rey el diámetro exterior de una rosca macho, o el diámetro interior de un puerto hembra.
• Paso: utilice un peine de roscas, o cuente el número de filetes en una longitud fija, para obtener el paso o el número de hilos por pulgada.
• Ancho de llave: anote la medida del hexágono — una comprobación útil junto a la medida del racor.

Como regla práctica: una tapa se elige por el diámetro exterior del racor macho, y un obturador, por el diámetro interior del puerto hembra.

Paso 4: Vincule las medidas con una norma

El diámetro y el paso, juntos, apuntan a una norma. Utilice el método de sellado y el ángulo como indicio decisivo: dos racores pueden tener una medida similar y, aun así, sellar de forma totalmente distinta.

Encontrará todos los detalles para distinguir los tipos de rosca en entender las roscas hidráulicas; para los racores de cono, abocardado y sellado plano, lea racores hidráulicos habituales.

Paso 5: Elija la protección adecuada

Con macho o hembra, la medida y la norma en la mano, la protección viene por sí sola: una tapa para una rosca o un asiento macho, un obturador para un puerto hembra — en el diámetro medido. Para roscas cónicas y paralelas, conos, abocardados y caras de sellado planas, la gama incluye una tapa o un obturador a medida.

Medir una vez, pedir bien a la primera. Cinco minutos con un pie de rey y un peine de roscas evitan la causa más frecuente de devoluciones: una protección que no encaja en el racor.
