Soporte antivibratorio tipo TP-A – entallado

25 productos

Información del producto

Los soportes antivibratorios de caucho-metal tipo TP-A entallados están disponibles en diámetros desde Ø10/Ø4,5mm hasta Ø95/80mm y en alturas desde 8mm hasta 75mm
Provistos de espárrago roscado en ambos lados (rosca exterior)
Espárragos roscados (métricos) de M3 a M16 y en diversas longitudes
Resistente a temperaturas de -30°C a +80°C
Amortiguación tanto en dirección axial como radial
La forma entallada reduce la alta carga en los bordes del caucho durante el desplazamiento radial, lo que prolonga la vida útil de los componentes

Material: Partes de caucho - NR (caucho natural) Shore A 55° ±5% (dureza media), Partes metálicas - Acero galvanizado (St37) o acero inoxidable AISI 304 (A2)

Disponible bajo pedido:

Otras durezas Shore
Partes de caucho en SBR, NBR, CR, SI o EPDM
Longitudes de rosca diferentes
Partes metálicas en acero inoxidable

Soporte antivibratorio tipo TP-A – entallado

1 / 6

.js-filterbalk{display:none}

Filtrar sin JavaScript

Tamaño de roscaDiámetroDiámetro de la cinturaAlturaLongitud de la roscaDurezaMínimo en stock

Filtro:

Mostrar todos los filtros

6 columnas

Descripción ⇅	M⇅Tamaño de rosca	D(mm)⇅Diámetro	ds(mm)⇅Diámetro de la cintura	H(mm)⇅Altura	GL(mm)⇅Longitud de la rosca	Shore A(Shore A)⇅Dureza
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø4-10mm - H=8mm - 2x M3x6mm - St37 - Acero 37 22.TP-A010X4,5-8M359 en stock	M 3	10	4.5	8	6	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø4-10mm - H=8mm - 2x M3x6mm - St37 - Acero 37 22.TP-A010X4,5-8M4220 en stock	M 4	10	4.5	8	10	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø8-10mm - H=10mm - 2x M4x10mm - St37 - Acero 37 22.TP-A010X8-10M416 en stock	M 4	10	8	10	10	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø8-15mm - H=15mm - 2x M4x10mm - St37 - Acero 37 22.TP-A015X8,5-15M4164 en stock	M 4	15	8.5	15	10	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø12-15mm - H=15mm - 2x M4x10mm - St37 - Acero 37 22.TP-A015X12-15M472 en stock	M 4	15	12	15	10	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø12-20mm - H=30mm - 2x M6x18mm - St37 - Acero 37 22.TP-A020X12-30M6170 en stock	M 6	20	12	30	18	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø14-20mm - H=15mm - 2x M4x10mm - St37 - Acero 37 22.TP-A020X14-15M49 en stock	M 4	20	14	15	10	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø14-20mm - H=30mm - 2x M4x10mm - St37 - Acero 37 22.TP-A020X14-30M454 en stock	M 4	20	14	30	10	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø14-20mm - H=19mm - 2x M6x18mm - St37 - Acero 37 22.TP-A020X14-19M6400 en stock	M 6	20	14	19	18	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø18-25mm - H=20mm - 2x M6x15mm - Acero inoxidable A2 (AISI 304) 22.TP-A025X18-20M61 en stock	M 6	25	18	20	15	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø18-25mm - H=20mm - 2x M8x23mm - St37 - Acero 37 22.TP-A025X18-20M894 en stock	M 8	25	18	20	23	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø20-25mm - H=20mm - 2x M6x18mm - St37 - Acero 37 22.TP-A025X20-20M6104 en stock	M 6	25	20	20	18	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø18-30mm - H=25mm - 2x M6x15mm - St37 - Acero 37 22.TP-A030X18-25M633 en stock	M 6	30	18	25	15	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø22-30mm - H=20mm - 2x M8x23mm - St37 - Acero 37 22.TP-A030X22-20M817 en stock	M 8	30	22	20	23	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø25-30mm - H=20mm - 2x M8x23mm - St37 - Acero 37 22.TP-A030X25-20M863 en stock	M 8	30	25	20	23	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø20-40mm - H=48mm - 2x M8x23mm - St37 - Acero 37 22.TP-A040X20-48M857 en stock	M 8	40	20	48	23	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø25-40mm - H=30mm - 2x M8x23mm - St37 - Acero 37 22.TP-A040X25-30M888 en stock	M 8	40	25	30	23	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø33-40mm - H=30mm - 2x M8x23mm - St37 - Acero 37 22.TP-A040X33-30M897 en stock	M 8	40	33	30	23	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø42-50mm - H=30mm - 2x M10x28mm - St37 - Acero 37 22.TP-A050X42-30M1036 en stock	M10	50	42	30	28	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø44-55mm - H=45mm - 2x M8x28mm - St37 - Acero 37 22.TP-A055X44-45M81 en stock	M 8	55	44	45	28	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø25-57mm - H=45mm - 2x M8x20mm - St37 - Acero 37 22.TP-A057X25-45M850 en stock	M 8	57	25	45	20	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø44-57mm - H=45mm - 2x M10x28mm - St37 - Acero 37 22.TP-A057X44-45M102 en stock	M10	57	44	45	28	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø49-60mm - H=60mm - 2x M10x28mm - St37 - Acero 37 22.TP-A060X49-60M1019 en stock	M10	60	49	60	28	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø45-70mm - H=53mm - 2x M12x28mm - St37 - Acero 37 22.TP-A070X45-53M1211 en stock	M12	70	45	53	28	55° ±5
Soporte antivibratorio entallado tipo A NR - 55° ±5 shore - Ø80-95mm - H=75mm - 2x M16x41mm - St37 - Acero 37 22.TP-A095X80-75M1618 en stock	M16	95	80	75	41	55° ±5

Véase también

Arandela plana - DIN125A y DIN126 Arandela elástica - DIN 127 B Tuerca hexagonal - DIN 934 Tuerca hexagonal autoblocante - DIN 985

Más de 30 años especialistas en tapones y plásticos
Más de 15.000 productos en stock
Gratis muestras bajo pedido
Personalizado asesoramiento técnico

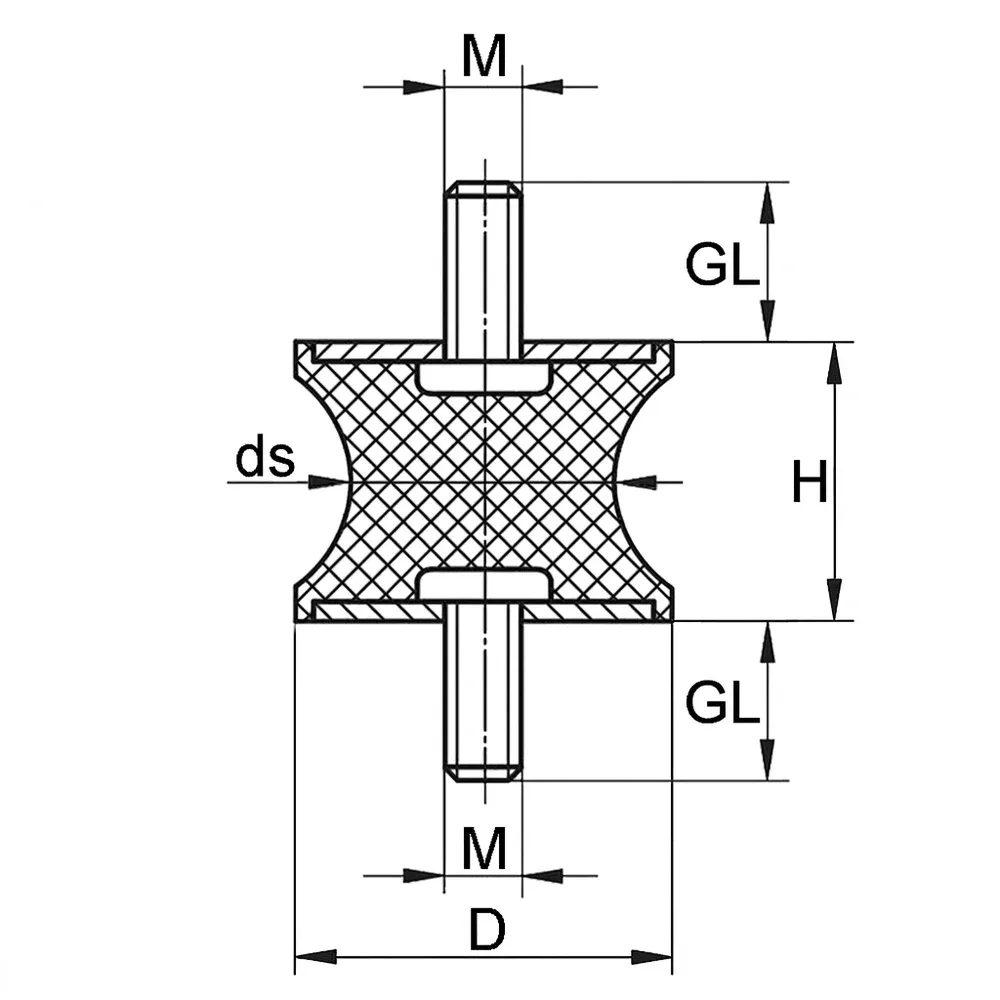

Código	Descripción	Unidad
M	Tamaño de rosca	—
D	Diámetro	mm
ds	Diámetro de la cintura	mm
H	Altura	mm
GL	Longitud de la rosca	mm
Shore A	Dureza	Shore A
Metal	Tipo de metal	—
Plástico	Tipo de caucho	—
